Descrição dos produtos
Especificações do produto
| Padrões | ASTM B152/ASTM B75/ASTM B111 |
| Materiais de tubo | C11000/C12200/CuNi 90/10 |
| Materiais de aleta | Tira de cobre ou tira de CuNi |
| Diâmetro Externo (DE) | 12 mm – 38 mm (personalizável) |
| Espessura da Parede (WT) | 0,7–2 mm (personalizável) |
| Altura da barbatana | 6–15 mm (personalizável) |
| Espessura da barbatana | 0,2-0,5 mm (personalizável) |
| Comprimento do tubo | Pode ser personalizado mediante solicitação |
| Doença | Recozido/estresse-aliviado |

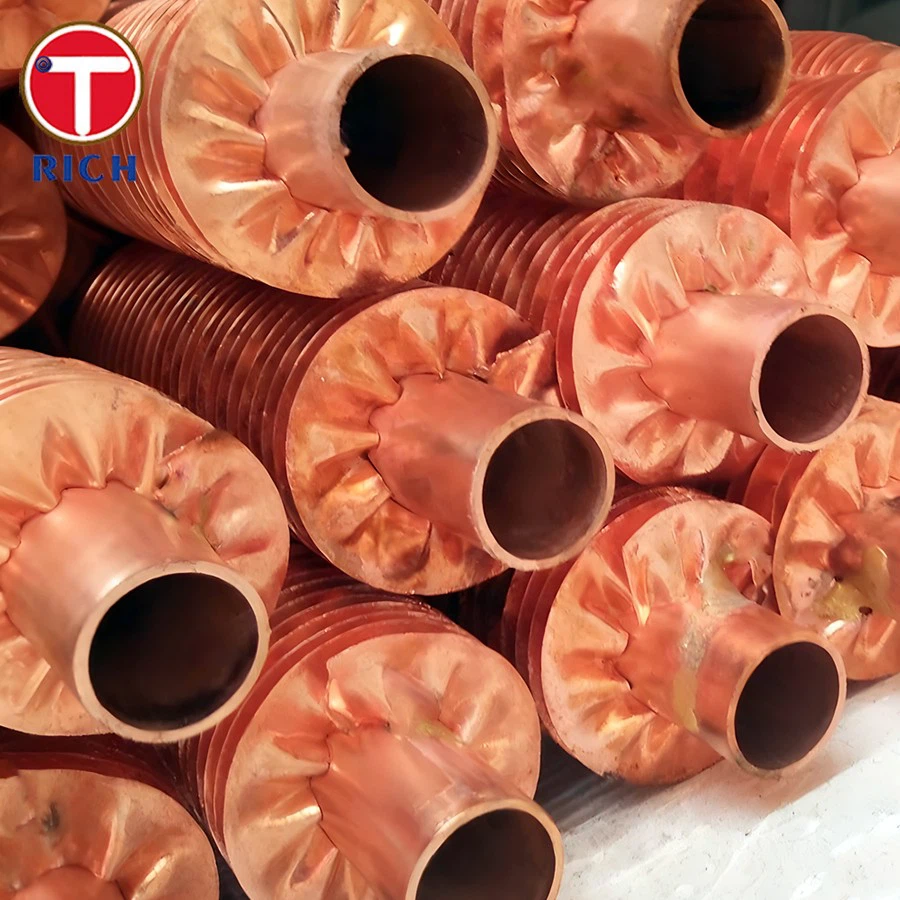

O tubo de aleta enrolado em espiral C11000 apresenta um teor de cobre de pelo menos 99,90% e uma condutividade térmica de até 388 W/(m·K)-25 vezes maior que o aço inoxidável 316L, tornando-os adequados para sistemas HVAC residenciais e comerciais padrão.
Os tubos de cobre-desoxidados com fósforo C12200 apresentam excelente resistência à fragilização por hidrogênio durante a soldagem. Em comparação com o C11000, eles são mais adequados para soldagem de sistemas de tubulação complexos e para uso em unidades centrais de ar condicionado sujeitas a ciclos frequentes de partida-parada ou operação contínua-de longo prazo.
Os tubos de liga de cobre-níquel CuNi 90/10 suportam água do mar com alta-salinidade e cloreto-contendo água salobra, o que os torna ideais para ambientes agressivos com alta salinidade e umidade, como sistemas HVAC em embarcações marítimas e áreas costeiras.
Serviços Personalizados
- TORICH oferece opções de materiais personalizáveis, permitindo combinações flexíveis de tubos de base e materiais de aletas-como tubos de base CuNi 90/10 com aletas CuNi 70/30.
- A altura, a espessura e o espaçamento das aletas podem ser adaptados para atender aos requisitos específicos para equilibrar a transferência de calor e a queda de pressão. Projetos de aletas aprimorados, como aletas com venezianas ou onduladas, também estão disponíveis.
- As extremidades dos tubos podem ser processadas por alargamento, estampagem, flangeamento, esquadria ou chanframento; isso elimina a necessidade de soldagem secundária e garante compatibilidade direta com conexões para-trocadores de calor, condensadores e evaporadores de ar condicionado.
Composição Química
| Elemento | Cu (%) | Ni (%) | Fe (%) | P (%) | Outro |
|---|---|---|---|---|---|
| C11000 | Maior ou igual a 99,90 | - | - | - | Traçar impurezas |
| C12200 | Maior ou igual a 99,90 | - | - | 0.015–0.040 | Traçar impurezas |
| CuNi 90/10 | Equilíbrio | 9.0–11.0 | 1.0–1.8 | - | Mn, oligoelementos |
Propriedades Mecânicas
| Propriedade | Resistência à tração (MPa) | Força de rendimento (MPa) | Alongamento (%) | Dureza (HV) |
| C11000 | Maior ou igual a 210 | Maior ou igual a 60 | Maior ou igual a 40 | 40–70 |
| C12200 | Maior ou igual a 220 | Maior ou igual a 70 | Maior ou igual a 35 | 45–75 |
| CuNi 90/10 | Maior ou igual a 300 | Maior ou igual a 120 | Maior ou igual a 30 | 80–120 |
Possíveis notas alternativas
- Para determinadas aplicações de resfriamento industrial ou de gases de combustão em-altas temperaturas, tubos com aletas de aço inoxidável-com tubos de base de aço inoxidável (304/316) com aletas de aço inoxidável enroladas-podem ser considerados devido à sua resistência superior à pressão e à temperatura.
- O CuNi 70/30 oferece melhor resistência à corrosão e à bioincrustação-induzidas pelo fluxo de água do mar do que o CuNi 90/10, tornando-o adequado para sistemas HVAC offshore.
- Para sistemas HVAC residenciais, as ligas de alumínio (AA 1100/3003) são uma opção viável, pois são mais econômicas-do que o cobre.
áreas de aplicação
Graças à sua excelente condutividade térmica, o tubo aletado enrolado em espiral é adequado para aplicações como sistemas de ar condicionado central, trocadores de calor de resfriadores, condensadores-resfriados a ar, unidades HVAC de telhado, unidades fan coil (FCUs), sistemas de ventilação com recuperação de calor (HRV/ERV), sistemas HVAC de edifícios comerciais e condensadores de ar condicionado marítimo.
Exposição de produtos
Equipamento de teste
Equipamento de fábrica
Equipamento de decapagem
Pacote de produtos
Perguntas frequentes
P: Esses tubos com aletas podem ser dobrados em forma de U-?
R: Sim. Em seu estado recozido e macio, nossos tubos com aletas podem ser dobrados, desde que seja mantido um raio de curvatura suficiente (exigindo a remoção ou achatamento das aletas na seção de curvatura).
P: Os tubos com aletas CuNi 90/10 exigem tratamento adicional anti-corrosão ou anti{3}}incrustante?
R: Nenhum tratamento adicional é necessário. Os produtos passam por tratamentos de passivação e-revestimento antiincrustante antes de saírem da fábrica, permitindo uso direto em ambientes úmidos, com névoa salina-ou corrosivos.
P: Quais vantagens os tubos com aletas enroladas em espiral oferecem em comparação aos tubos com aletas tradicionais embutidos ou do tipo{0}}luva?
R: As aletas enroladas em espiral são integradas ao tubo base por meio de soldagem ou de uma ligação mecânica de alta-resistência, eliminando a resistência térmica de contato encontrada em tubos do tipo luva-e aumentando a eficiência da transferência de calor em 15–30%. Eles também oferecem resistência superior a vibrações e choques térmicos, garantindo que as aletas não se soltem ou se soltem.
