Descrição dos produtos

Especificações do produto

Tubo Base Padrões	ASTM A213/ASME SA213
Classes de aço	TP201 TP202 TP304 TP304L TP304H TP309S TP309H TP310S TP316 TP316L TP317 TP321 TP347 TP347H TP348 TP348H TP444, etc.
Padrões Equivalentes	EN 10216-5, JIS G3463, DIN 17458
Diâmetro Externo do Tubo	15,88–50,8 mm (5/8"–2")
Espessura da parede do tubo	1,0–3,0mm
Comprimento do tubo	Até 18.000 mm, personalizado
Altura da barbatana	6,35–25,4 mm
Espessura da barbatana	0,30–0,50mm
Passo da barbatana	2,1–6,0 mm

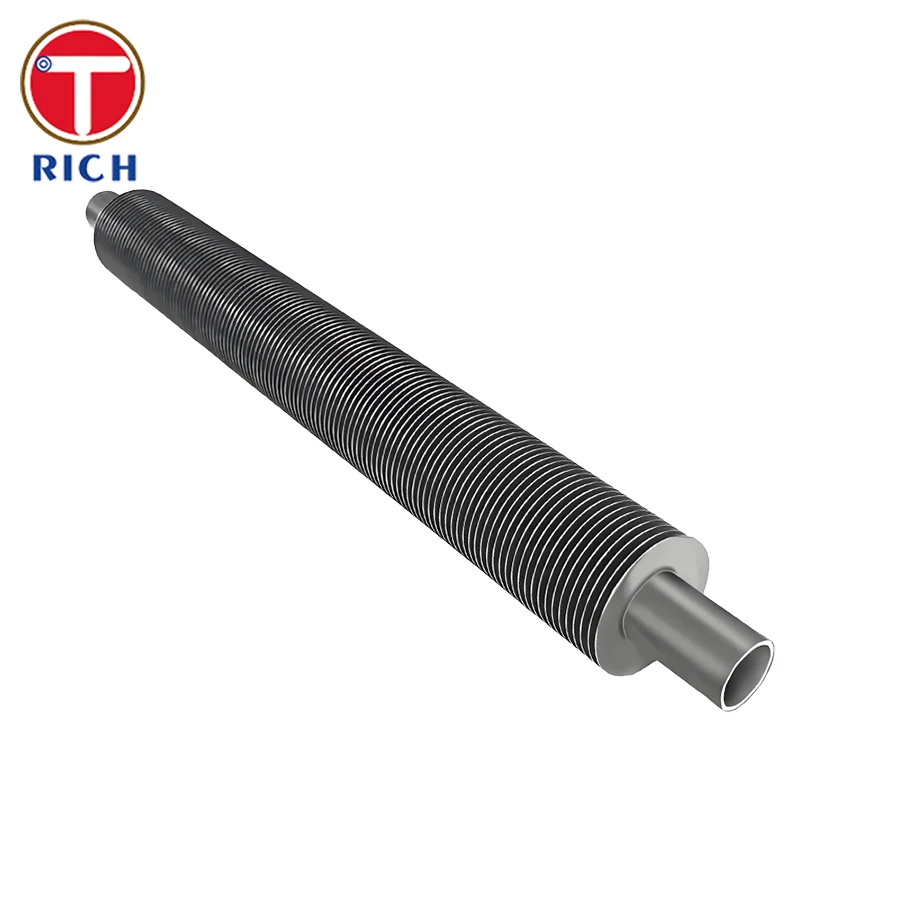

O tubo de aleta L é fabricado usando um processo de laminação de precisão que garante um ajuste-zero entre a aleta e o tubo base. Oferecendo eficiência de transferência de calor duas a três vezes maior do que os tubos com aletas de aço carbono padrão, eles permitem aquecimento ou resfriamento rápido de meios industriais e reduzem significativamente o consumo de energia operacional.

A estrutura de aletas em forma de L garante uma ligação segura e permanente. Com uma superfície lisa e plana que resiste ao acúmulo de poeira e sujeira, esses tubos oferecem resistência superior a incrustações e entupimentos em comparação com tubos com aletas enroladas helicoidalmente; isso reduz efetivamente a frequência de paradas de equipamentos para limpeza e diminui os custos de manutenção-de longo prazo.

Serviços Personalizados

A TORICH oferece serviços de dimensionamento personalizados, suportando especificações não{0}}padrão para o diâmetro externo, espessura da parede e comprimento do tubo base; a altura, a espessura e o espaçamento das aletas também podem ser ajustados para atender a requisitos específicos em relação à capacidade de transferência de calor, velocidade do ar e taxas de fluxo médias.
Processamento personalizado-como corte de extremidade plana, chanfro, alargamento, estampagem, rosqueamento e soldagem de flange-está disponível para atender às necessidades de instalação do equipamento.
Além do aço inoxidável austenítico padrão, oferecemos combinações de aletas e tubos de base feitos de aço inoxidável duplex (S31803/S32205), aço inoxidável superaustenítico (904L/S31254) e ligas à base de níquel- (Inconel 625/825) para suportar condições operacionais adversas, como altas concentrações de íons cloreto, ácidos fortes ou resfriamento de água do mar.
Tubos em U-pré-dobrados estão disponíveis para atender a requisitos específicos de layout de feixe de tubos do trocador de calor.

Composição Química

Elemento	C, máx.	Sim, máx.	Mn, máx.	P, máx.	S, máx.	Cr	Não	Mo	Outro
TP304	0.08	1.00	2.00	0.045	0.030	18.0–20.0	8.0–11.0	-	-
TP316	0.08	1.00	2.00	0.045	0.030	16.0–18.0	10.0–14.0	2.0–3.0	-
TP310S	0.08	1.00	2.00	0.045	0.030	24.0–26.0	19.0–22.0	-	-

Propriedades Mecânicas

Propriedade	Resistência à tração, mín.	Força de rendimento, mín.	Alongamento em 50 mm, mín.	Dureza, máx.
TP304	515 MPa	205 MPa	35%	192 HBW / 90 HRB
TP316	515 MPa	205 MPa	35%	192 HBW / 90 HRB
TP310S	515 MPa	205 MPa	35%	192 HBW / 90 HRB

Possíveis notas alternativas

Comparado com 316L,2205 em aço inoxidável duplexoferece maior resistência e resistência superior à corrosão sob tensão-induzida por cloreto; é adequado para ambientes que envolvem alta salinidade, altos níveis de cloreto, troca de calor com água do mar e processos químicos altamente corrosivos.
TP321/TP321Hé uma escolha adequada para condições de operação na faixa de 500 a 700 graus, como aquecedores a vapor, aquecedores de óleo térmico e sistemas de recuperação de calor residual de gases de combustão de alta-temperatura.
Aço carbono grau 20#é adequado para aplicações que envolvem temperaturas ambientes, ambientes não{0}}corrosivos e condições limpas e secas,-como ventilação industrial e circuitos de aquecimento ou resfriamento baseados em água-padrão.

áreas de aplicação

Tubo de aleta L de aço inoxidável ASTM A213é comumente usado em:

Refrigeradores de ar para processos industriais
Resfriadores de óleo hidráulico
Resfriadores de óleo lubrificante
Pós-resfriadores de compressor
Aquecedores de ar industriais
Serpentinas de aquecimento de processo
Sistemas de refrigeração a gás
Secadores industriais

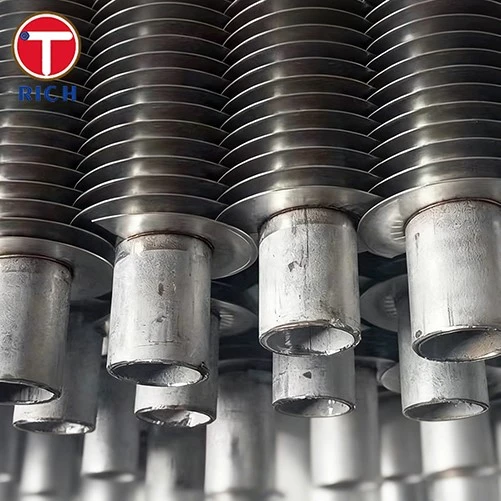

Exposição de produtos

Equipamento de teste

Detector de falhas por corrente parasita

Máquina de teste universal hidráulica

Testador de corrosão intergranular

Equipamento de fábrica

Equipamento de decapagem

Equipamento de polimento

Equipamento de trefilação a frio

Pacote de produtos

Perguntas frequentes

P: Os tubos com aletas de aço inoxidável são propensos ao acúmulo de poeira e entupimento durante o uso?

R: Os tubos com aletas do tipo L-apresentam uma superfície lisa e compacta, sem zonas mortas; em comparação com outros designs de tubos com aletas, eles acumulam menos poeira e são resistentes a incrustações, simplificando a manutenção de rotina. Para ambientes-com muita poeira, modelos com espaçamento de aletas mais amplo podem ser personalizados para evitar completamente o entupimento.

P: Os produtos são testados antes de saírem da fábrica? Os relatórios de teste estão disponíveis?

R: Todos os produtos passam por testes 100% hidrostáticos, testes de correntes parasitas, inspeção dimensional e análise espectral de materiais. As remessas incluem especificações completas de materiais, relatórios de testes e certificados de conformidade; a-reinspeção-de terceiros também é suportada.

P: O que oferece melhor desempenho de transferência de calor: tubos com aletas-tipo L, tubos com aletas-enroladas ou tubos com aletas-luvas?

R: Sob especificações idênticas, os tubos com aletas laminadas tipo L oferecem o melhor desempenho de transferência de calor. Como as aletas se ajustam ao tubo base sem folga, a resistência térmica é extremamente baixa; a ausência de um entreferro isolante garante uma eficiência estável de transferência de calor. Por outro lado, as estruturas de aletas-enroladas e de aletas de manga-têm lacunas que podem se soltar durante a exposição prolongada a altas temperaturas.
